雙向角度頭特性
在國內數控加工中心,目前市場常用的角度頭有單輸出角度頭和雙向輸出角度頭,當單向輸出的角度頭無法滿足工作中的要求和多面加工要求時。
雙向角度頭設計可減少工裝的重復裝夾并提高加工效率,同時也無需更改變?cè)b機床結構,即可快速提升機床的加工范圍和適應性。
但是,現有的雙向角度頭至少存在以下不足:
1.輸出軸采用分體軸,結構剛度交差,很難維持雙向加工的軸向剛度;
2.輸出軸的兩個輸出端大小基本一致,加工的延展性不佳;
3.輸出軸在機體中的拆裝、調節和維修操作復雜性,蘇州刀克精工科技有限公司設計研發團隊正在開發一款,應用于加工中心整體輸出軸的小型雙向角度頭;此款雙向角度頭將大大改變分體輸出軸雙向角度頭的缺點。

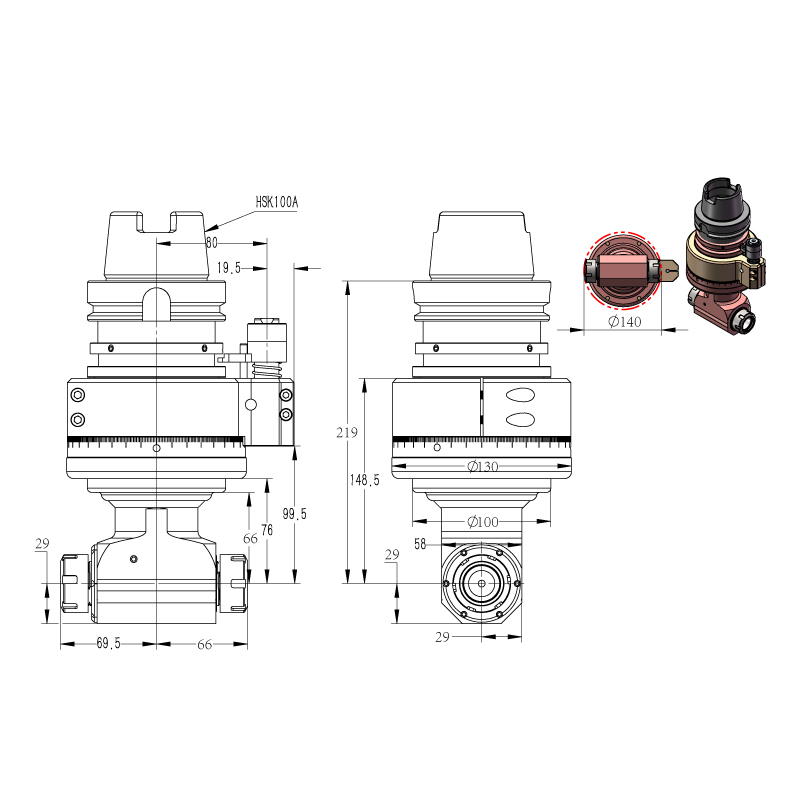

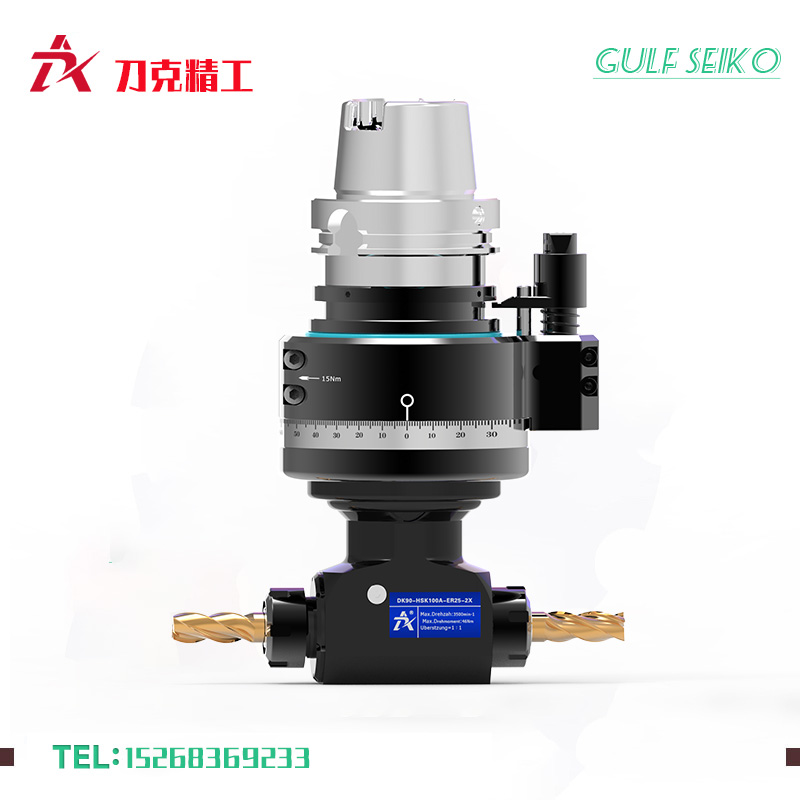

◎規格型號:DK90-HSK100A-ER25-2X
◎驅動刀柄:HSK100A
◎其他刀柄:支持
◎**轉速:4500RPM
◎主軸轉向:左側CCW-CCW/右側CCW-CW
◎傳動比例:1:1
◎通過直徑:D140
◎夾持范圍:D1-D16
◎攻牙范圍:M6-M14
◎**扭矩:46.Nm
◎銑頭重量:11.866kg
◎庫存情況:常備庫存
◎非標定制:支持
