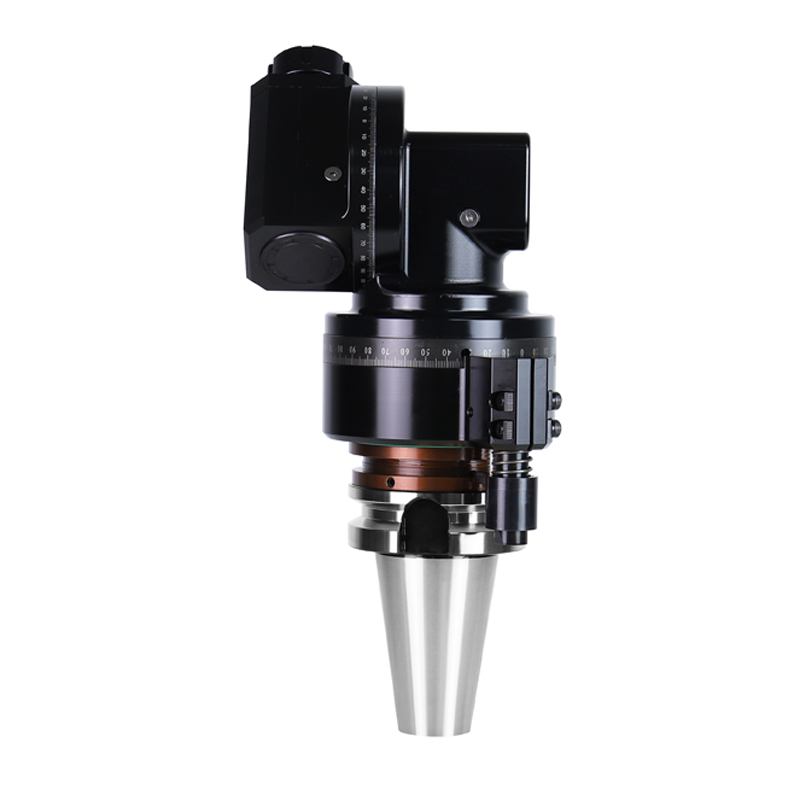

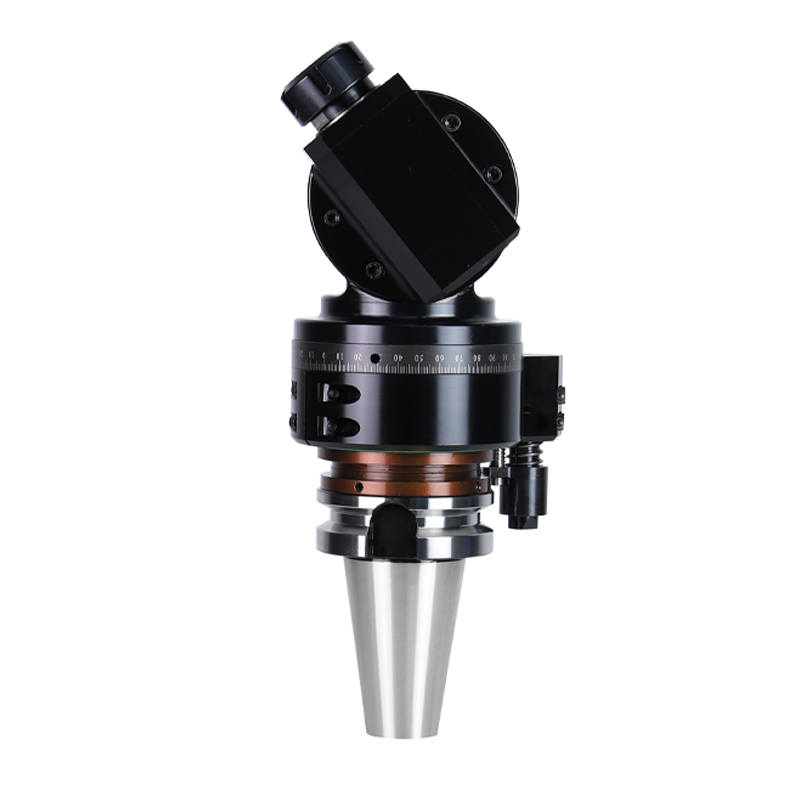

BT50-W20偏置型角度頭參數以及使用流程
蘇州刀克精工萬向側銑頭技術特征:
1.萬向角度銑頭的使用方法,其特征在于,包括以下步驟:
步驟1.在cad/cam軟件中制作模型工件的加工程序,程序輸出時刀位點選擇刀具球心;
步驟2.在機床上找正安裝一個正方塊,并將該正方塊上表面的中心點確定為基準坐標系原點;
步驟3.安裝工件,測量工件坐標系原點與基準坐標系原點的位置差,將其作為基準坐標系原點與工件坐標系原點的偏置值并記錄于數控系統內,用于后續基準坐標系原點向工件坐標系原點的轉換;
步驟4.將加工程序?qū)霗C(jī)床,按照加工程序中的旋轉軸角度定位萬向角度頭上兩個旋轉軸的角度;
步驟5.在步驟4的旋轉軸角度下,以刀具球心為對刀點在正方塊上的三個面上對刀,設定基準坐標系原點,機床數控系統將自動把步驟3所記錄的偏置值轉換到工件坐標系原點;
步驟6.啟動加工程序,開始加工。

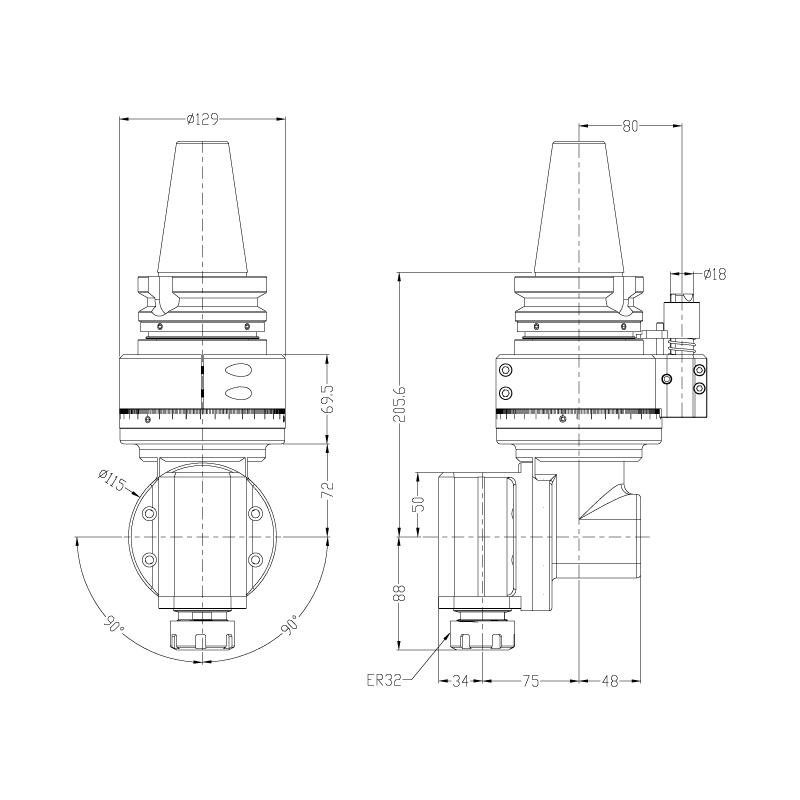

◎規格型號:DK50-W20
◎驅動刀柄:BT50
◎**轉速:4000RPM
◎主軸轉向:CW-CW
◎傳動比例:1:1
◎通過直徑:D155
◎夾持范圍:D1-D20
◎攻牙范圍:M1-M16
◎**扭矩:46Nm
◎銑頭重量:13kg
◎庫存情況:常備庫存
◎非標定制:支持
